第一章 认识综合布线系统※

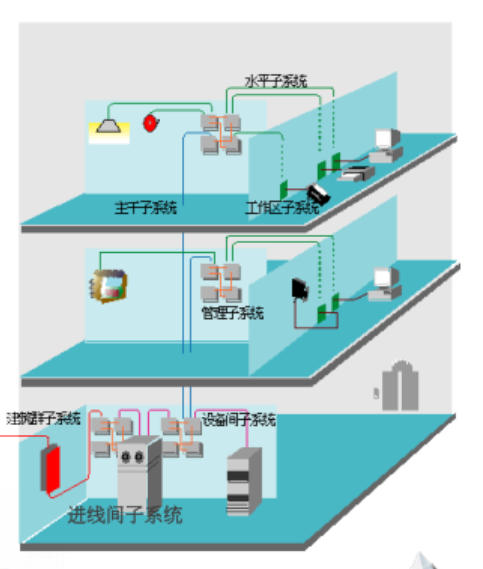

综合布线系统的组成※
综合布线系统采用模块化结构，根据GB50311-2007《综合布线系统工程设计规范》划分如下七个子系统
- 工作区子系统
- 配线子系统
- 干线子系统
- 设备间子系统
- 建筑群子系统
- 进线间子系统
- 管理子系统（在图中无法找到对应的物理设施）

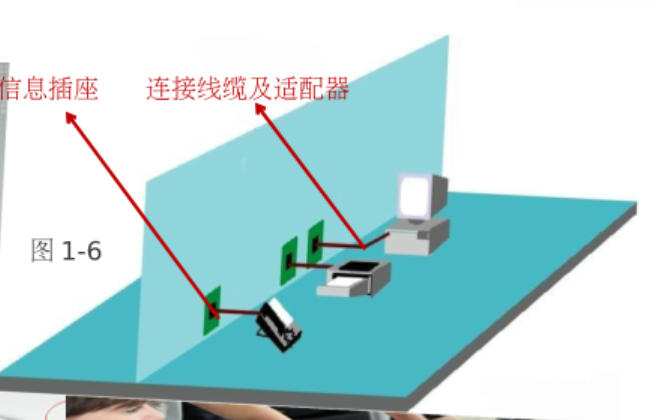

工作区子系统※
在综合布线系统中，需要单独设置终端设备（TE）的成为工作区，通过信息模块（信息插座）（TO）连接到终端设备。
工作区只包含线缆与适配器；

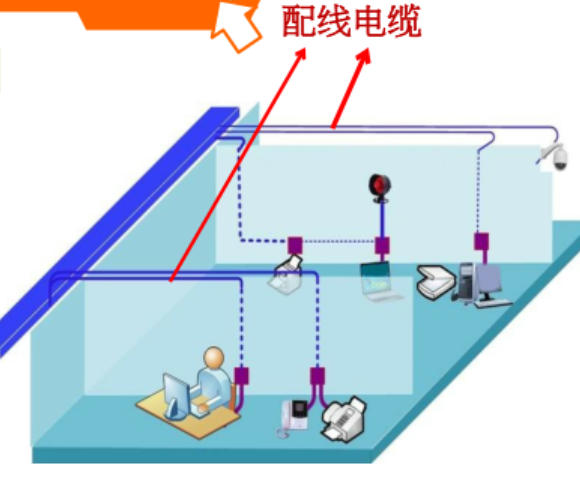

配线子系统※
配线子系统也称为水平子系统，是工作区信息插座（TO）到楼层电信间（FD）的设备、机架组成。
信息插座模块尽管安装在工作区，但它属于配线子系统的组成部分。
电信间的配线设备会被误认为是电信间机柜中的交换机；其实应该只包含各类线缆的配线架和理线架；

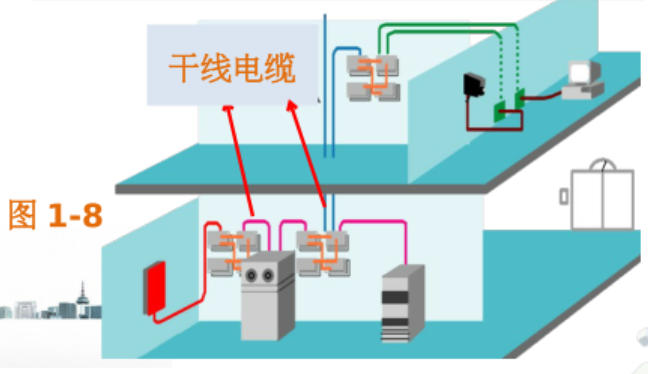

干线子系统※
干线子系统也称为垂直子系统，是楼层电信间（FD）连接到建筑物配线设备（BD）的设备、线槽组成。

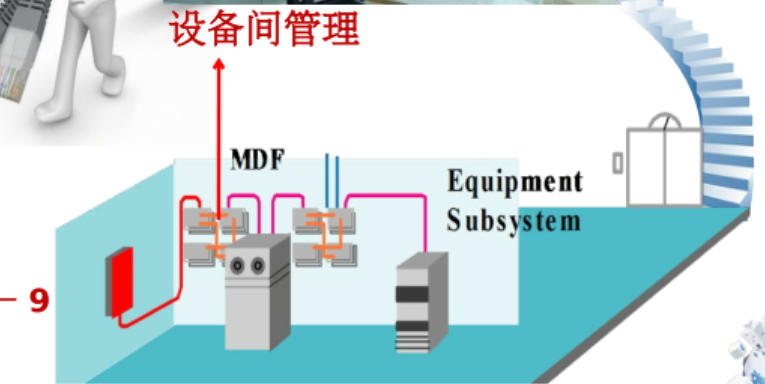

设备间子系统※
设备间子系统是，整栋楼所有的设备汇聚的地方，安装建筑物配线设备（BD）的地方
建筑群子系统※
主要由连接多个建筑物之间的主干电缆、建筑群配线设备（CD）以及设备缆线和跳线组成
进线间子系统※
是建筑物与外部网络建立通信管线的部位，作为建筑群配线设备（CD）的安装场地

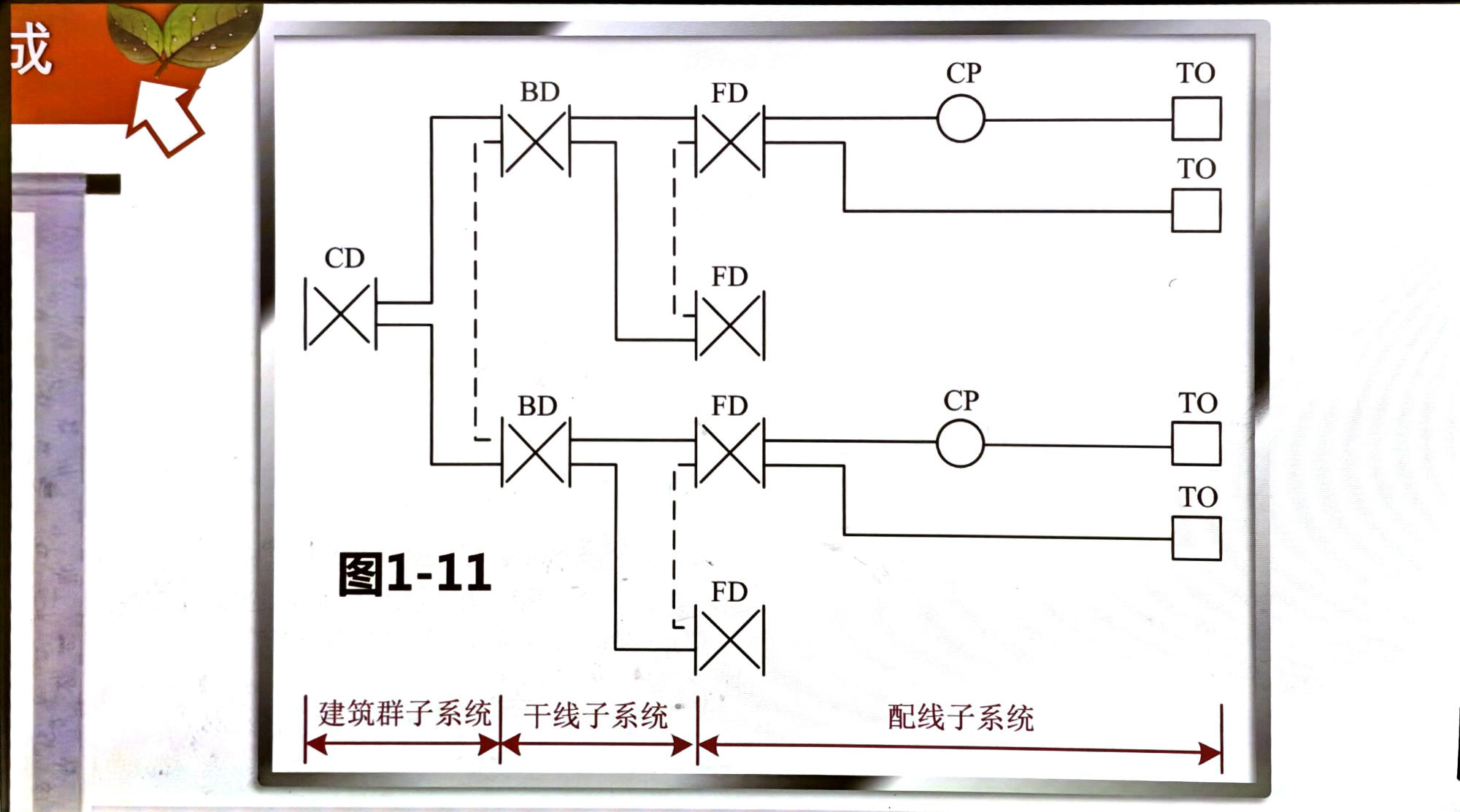

| 序号 | 中文名称 | 英文名称 |
| 1 | 终端设备或数据信息点 | TE |
| 2 | 配线子系统的信息插座模块 | TO |
| 3 | 楼层电信间配线设备（楼层配线架） | FD |
| 4 | 建筑物配线架 | BD |
| 5 | 建筑群配线架 | CD |
| 6 | 集合点 | CP |
| 7 | 双绞线或语音信息点 | TP |
管理子系统※
管理子系统实际是对所有实体布线设备和线缆的标识和记录，它存在于整个综合布线系统，不能独立划分出来。
国际标准※
美国标准※
综合布线标准最早起源于美国，由美国电子工业协会（ElectronicIndustries Association、EIA）指定有关电气特性的标准。
美国通信工业协会（Telecommunications Industries Association、TIA）制定通信配线及架构的标准。
设立标准的目的是:建立一种支持多供应商环境的通用电信布线系统;可以进行商业大楼结构化布线系统的设计和安装
建立综合布线系统配置的性能和技术标准
ANSI是ISO(国际标准化组织)的主要成员，在国际标准化方面扮演着重要的角色。
ANSI 布线的标准主要由 TIA/EIA 制订，
ANSI/TIA/EIA 标准在全世界起着综合布线产品的导向工作。

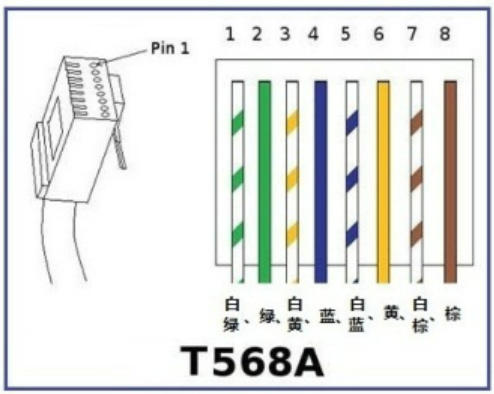

T568A※

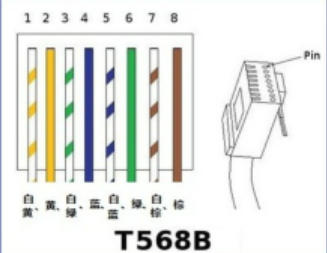

T568B※
国际标准※
国际标准化组织和国际电工技术委员会（ISO/IEC)对美国制定的有关综合布线的标准进行修改，并于1995年7月发布
《ISO/IEC 11801:1995 (E) 信息技术——用户建筑物综合布线》
作为国际标准，给各个国家使用。该标准迭代了三个版本分别为
ISO/IEC 11801:1995、ISO/IEC 11801:2000、ISO/IEC 11801:2002
分别在 1995、2000、2002年发布
第二版对链路的定义进行了修订，第三版定义了六类线和七类线的标准，同时将多模光纤分为OM1、OM2、OM3三种，OM1指的是62.5um、OM2是50um、OM3是万兆光纤。
国内标准※
国标※
2007年4月，我国建设部颁布了 GB 50311《综合布线系统工程设计规范》与 GB 50312 《综合布线系统工程验收规范》
行业标准※
2009年我国工信部发布标准
YD/T 926-2009 《大楼通信综合布线系统》标准，标准包含三个大部分
926.1-2009：规定了大楼综合布线系统的总体结构和配置、性能要求、试验规范、试验方法、验证程序。
926.2-2009：规定了电缆、光缆的技术要求。水平布线（配线子系统）和主干布线子系统（干线子系统）用电缆和光缆的技术要求和试验方法。
926.3-2009：规定了综合布线链接硬件和接插软线的主要机械物理性能、电气特性、光学特性和试验方法。
